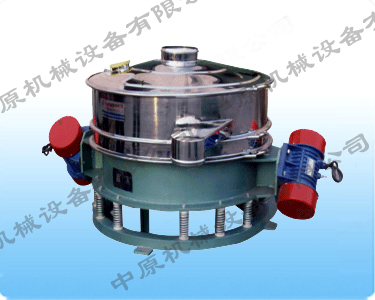

本產品為：SYC-Y系列超聲波式旋振篩
（一）SYC-Y系列超聲波系統說明
超聲波系統是篩分技術上的一次重大變革，使難篩分的物料很容易處理，真正解決了因團聚、靜電、強吸附性、顆粒形狀不規則而堵塞網孔等造成的篩分難題，大大提高了篩分率，并大大延長了篩網壽命，可廣泛應用于制藥、粉末冶金、電池材料、化工、非礦、食品等要求精細的篩分的行業。
本機是中原機械品牌下的三次元振動篩分過濾機或直排篩分機或搖擺篩分機的低頻振動基礎上疊加了直接作用于篩網的超聲頻振動。
超聲波系統由超聲波發生器、超聲波換能器、能量傳遞盤及連接線組成，超聲波換能器和能量傳遞盤固定在一起，超聲波能量通過能量傳遞盤傳遞到整個篩網網面，使大于網孔的粉粒保持懸浮狀態，有效防止大于網孔的粉粒堵塞網孔。因而能提高篩分效率，減少篩分次數，縮短篩分時間，提高產品質量。
提示：如果連接錯誤，系統的性能將大大減弱或失去性能，并對系統零部件造成損害。
對于超聲波換能器和能量傳遞盤的連接平面一定保持潔凈及裝配過程中絕對不能造成損壞。
所有零備件及連接件都只有使用中原公司原零備件，才能保證系統性能。
超聲波系統不改變被篩分產品的特性。
不保證超聲波系統的防爆性。
（二）工作方式
1、脈沖（出廠標準設置） 當打開超聲波系統時，超聲波會以36KHz進行脈沖的方式工作。
2、連續 按切換工作方式進行調試，超聲波會以36KHz不間斷的方式工作。
（三）一般提示
1、要使超聲波達到效果，必須均勻脹緊網子，如果網子變松，超聲波會變?nèi)酰菀讚p壞網子。
2、超聲波網架的網子脹緊度均勻、合適中原機械對每一臺設備組裝前都作聲學檢測。
3、換能器和能量傳導盤（絲）的連接面要經常清理干凈，并且經常檢查螺絲的鎖緊情況。
4、必須將超聲波發生器垂直或安裝，保證發熱部分的空氣流通，以防電器元件過早損壞。
（四）超聲波故障檢測
Ａ、打開超聲波系統、發生器無顯示
1、檢查儀器電源插頭是220Ｖ電壓；檢查電源開關是否打開。
2、切斷電源，檢查儀器電源插座內保險管是否熔斷，若熔斷，請更換同型號的保險管。
3、如果系統不工作、保險管再次損壞，請與中原機械聯系。
調試：（若用戶提供換能器和工作方式，則出廠時就已經調試正常，無需再調）
用戶將換能器安裝好后，按圖中的正負級接線（1+，2-），即可打開電源并工作。工作中調節Ｗ1電位器（裝在面板上），使聲波輸出功率達到效果狀態，但電流不得超過500mA（0.5A），如果長時間工作電流過大，換能器發熱，會燒壞換能器元件導致生產受損。若電流指示燈亮，而無電流顯示，則檢查電路板上的保險是否燒斷，更換時必須按原來的規格更換（0.5A）。
Ｂ、打開超聲波系統后，發生器不工作
1、檢查電源電壓是否低于180Ｖ，如果低于180Ｖ，調整電源電壓。
Ｃ、超聲波系統運行過程中功率下降
1、檢查環境溫度－－最大溫度50℃
2、超聲波發生器靠近熱量發生源
3、超聲波發生器受損，查找故障程序。
4、換能器的連接面受損，退回中原機械公司進行修理。
5、能量傳導盤的連接面受損，更換網架。
6、工作時間過長，發生器或換能器產生過多熱量而無法工作，應關閉系統，通風散熱，調整工作電流后再運行。
